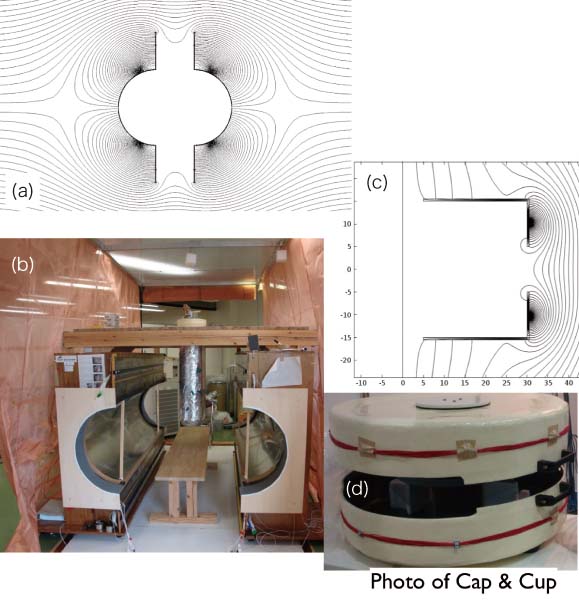

極微の磁界を計測するためには、地磁気や人の生活環境が発する巨大な磁気雑音を遮断する磁気シールドが必要になります． 安価で軽量であることはもちろん，高いシールド比とアクセス容易性が最重要です．私達は磁気シェルを分離し， それに能動的に磁界をキャンセルする方法を一体化した新しい磁気シールド技術を世界で初めて発表しました． (a)は左右に分離した磁気シェルとその外側の1対のキャンセル電流で得られるシールド効果を， (b)は試作1号機(奥行き240 cm)をシェルを左右に開いて示しています．(b)を用いてSQUIDによる心磁計測が可能です． (c)は円筒型でも実現できることを，(d)は外形60 cmで試作した円筒型卓上磁気シールドを示します．

　We have proposed a new design of magnetic shields that gives us good shielding efficiency and easy access. Active compensation technique is applied to separated magnetic shell design. Figure (a) shows a simulation result, where one pair of canceling coils repels magnetic flux lines. Our first embodiment is shown in (b) whose length is 240 cm. We have succeeded to measure magnetic field from a human heart by using a SQUID multichannel gradiometer in this shield. The same idea is also applicable to the cylindrical structure(c) by which we have fabricated a desktop magnetic shield (d).
